管道式温湿度传感器、变送器采用管道直插式安装，适用于（-40～80）℃空间环境下的温湿度监测，输出方式可选为电流、电压并可带LCD显示，湿度传感器部分采用高精度湿敏电阻元件，温度部分采用进口铂电阻Pt100作为感温元件,使产品具有灵敏度高，稳定性好，准确度高和使用寿命长等优点。非常适合测量如风道、烟气管道、密闭容器、中央空调进出风口等适于管道安装的各种场所的温湿度测量。

风管温湿度变送器采用***的温湿度传感模块，通过高性能单片机的信号处理,整机性能更优越，长期稳定性更出色。产品为风管式温湿度变送器，便于安装在管道上，可以实时监测管道内温湿度变化，广泛应用于楼宇自动化、气候与暖通信号采集、酒店行业等。稳定可靠，价格便宜，适合大量使用。

特点

- 采用进口高精度温湿度传感器，产品稳定可靠。

- 外形美观，管道式安装，使用方便

- 数字化校准，长期稳定性好，全量程温度补偿，测量更***

- 传感器精度（湿度:±3%RH,温度: ±0.5℃）

- 提供多种输出方式，模拟电流/电压/RS485输出可选

主要技术参数

- 工作电源: 10～30VDC

- 测湿范围：0～***RH；

- 精 度：±3%RH（20～95%RH）

- 测温范围：-20～60℃（其他温度范围请与工厂联系）

- 精 度：±0.5℃（-20～50℃）

- 工作环境：-20～55℃，5～95%RH；

- 输出方式：4～20mA、0～10V、0-5V 可选

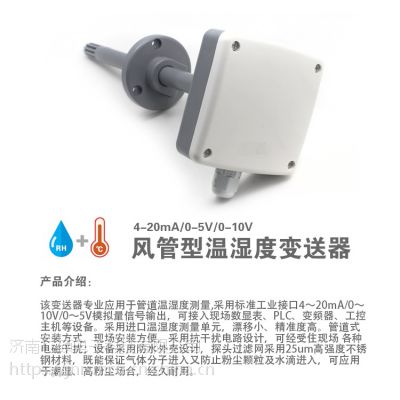

管道式温湿度变送器

使用说明书（模拟量型）

1. 产品介绍

1.1 产品概述

该变送器专业应用于管道温湿度测量,采用标准工业接口4～20mA/0～10V/0～5V模拟量信号输出，可接入现场数显表、PLC、变频器、工控主机等设

备。采用进口温湿度测量单元，漂移小、精准度高。管道式安装方式，现场安装方便，采用抗干扰电路设计，可经受住现场变频器等各种强电磁干

扰；设备采用防水外壳设计，探头过滤网采用25um高强度不锈钢材料，既能***气体分子进入又防止粉尘颗粒及水滴进入，可应用于潮湿、高粉尘

场合，经久耐用。

 1.2 功能特点

n 温湿度采集，4～20mA、0～10V、0～5V模拟量信号输出；

n -40～80℃、-20～80℃、-40～60℃、0～50℃等多种温度量程拨码设置，现场可自由更改，其他量程也可定制；

n 温度精度±0.3℃、湿度精度±3%RH，高精度、低漂移；

n 接线端子采用***级弹簧式免螺丝端子，一压一插即可接线，现场即使没有螺丝刀也能快速接好线，可适应线径0.3～2.0mm²；

n 采用专用的EMC抗干扰器件，现场可经受住强电磁干扰，工业级处理芯片，使用范围宽；

n 10～30V宽电压范围供电，可同时适用于四线制与三线制接法；

n 法兰盘上带有高品质硅胶密封圈，在安装时，可以确保设备和排风管之间的密封性，大大减少排风管内气体的流出，限度的***了数据测量的准确性。

3.温度量程

将风管壳体上的4个螺丝拆下，即可看到拨码开关。变送器通过拨码开关可设置温度范围

图1所示：拨码开关对应选择温度测量范围为-40～80℃

图2所示：拨码开关对应选择温度测量范围为-20～80℃

图3所示：拨码开关对应选择温度测量范围为-40～60℃

图4所示：拨码开关对应选择温度测量范围为0-50℃

如果温度量程不在上述范围内，可联系我司定制。

4.温湿度计算方法

4.1 电流型输出信号转换计算

       例如：量程-40～80℃，4～20mA输出，当输出信号为10mA时，计算当前的温度值。此温度量程的跨度为120℃，用16mA的电流信号来表达，120℃/16mA=7.5℃/mA，即电流1mA代表温度变化7.5℃，测量值10mA-4mA=6mA，6mA*7.5℃=45℃。45+（-40）=5℃，所以当前温度为5℃。

4.2 电压型输出信号转换计算

           例如：量程-40～80℃，0-10V输出，当输出信号为5V时，计算当前的温度值。此温度量程的跨度为120℃，用10V的电压信号来表达，120℃/10V=12℃/V，即电压1V代表温度变化12℃，测量值5V-0=5V，5V*12℃=60℃。60+0=60℃，所以当前温度为60℃。

5.2  安装步骤

先在通风管道上打一个直径16mm的孔，将风管插入到孔中，可以通过调节法兰盘的位置控制设备的高低。将三个螺丝安装到法兰盘上，固定设备，完成安装。

5.3  接线

电源接线：

宽电压10～30V直流电源输入。针对0-10V输出型设备只能用24V供电。

输出接口接线：

        设备标配是具有2路独立的模拟量输出，如表格所示。同时适应三线制与四线制。
